哪些原因会导致透气砖受损

　　在钢铁厂家使用钢包透气砖过程中，透气砖受损的主要原因有热应力的作用、机械应力的作用、机械磨损作用、化学侵蚀作用四种。

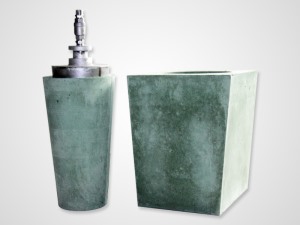

　　透气砖包含透气芯和透气座砖两部分，在开启底吹气体情况下，透气芯的工作面会与高温钢水直接接触，底吹气体是冷气流，与高温钢水之间形成非常高的温度差，随着使用次数的增大，因其受到的急冷急热，透气砖芯受到的侵蚀也越深，很容易产生裂纹。

　　包底透气砖的工作面与高温钢水直接接触，非工作面温度相对较低，钢包在接钢、浇钢、热修的循环使用过程中，透气砖以及附近耐材的体积因温度的变化发生体积的变化，由于温度梯度的存在以及其变质层与原质层的热膨胀系数不同，从透气砖的工作面到非工作面的过程中体积变化的程度渐变，这样就会产生对透气砖的剪切力，使透气砖在横向有裂纹出现，严重的情况下会使透气砖横向断裂。

　　出钢过程中钢水会对钢包底部有高强度的冲刷，这样会加快透气砖的损蚀。透气砖上表面高于包底时，会受到钢水流动产生的剪切和冲刷，高于包底的部分一般在使用一次后就会被冲刷掉了。另外，在精炼结束后，如果快速关闭阀门，钢水的反向冲击也会加速透气砖的损蚀。

　　透气砖芯的工作面与钢渣、钢水接触的时间较长，钢渣和钢水中含有氧化铁、氧化亚铁、氧化锰、氧化镁、氧化硅等，而透气砖的成分有氧化铝、氧化硅等，会反应生成低熔物（如FeO·Al2O3、2(MnO)·SiO2·Al2O3等）而被冲刷掉。
