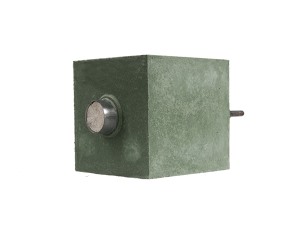

钢包透气砖受损的原因有哪些？

　   1、热应力的效果

　　钢包透气砖工作面的耐火材料，特别是出气口四周的耐火材料，因与高温钢水直接触摸，受到高温钢水及不断流出的冷气流的影响，发生很大的温度梯度，因为屡次使用，钢包透气砖遭到的急冷急热效果大，特别靠近出气口部位所遭到热应力更大，容易发生裂纹。

　　2、机械磨损效果

　　出钢过程中钢水高速、对钢罐底部的冲刷，加快了钢包透气砖的损蚀;有人通过水力模型试验对钢包透气砖损蚀情况的研讨发现:当低速活动的气流射入液相熔池时，气流反击并击打钢包透气砖前沿，给出气口四周的耐火材料以必定的冲击力。当进一步提高气体流速时，反向脉冲频率降低，但反向冲击强度进一步增大;另外，当吹氩进入正常喷发状态时，激烈的气泡组成气体喷发束，喷发束加强了钢罐底部的搅拌，钢罐底部液相运动加剧，二相卷流使钢包透气砖遭到激烈的剪切和冲击应力效果。钢包透气砖高于座砖时受这种卷流的剪切、冲刷特别显着，高于座砖的部分一般在使用一次后即被冲刷掉;另外，精粹结束后若快速封闭阀门，钢水的反向冲击也会加快钢包透气砖损毁。

　　3、化学侵蚀效果

　　钢包透气砖工作面与渣、钢水触摸时间长，在整个包役中，熔渣不断向砖中滋润、渗透。

　　4、机械应力的效果

　　包底耐火材料工作面与高温钢水直接触摸，包底耐火材料非工作面温度相对较低，钢包在接钢水→钢水浇注→钢包热修→接钢水的循环使用过程中，钢包的温度一直在改变，包底耐火材料体积相应发生改变，因为包底耐火材料温度梯度的存在及包底耐火材料蜕变层与原质层的膨胀系数不同，包底耐火材料工作面到非工作面各层相应的体积改变不同，从而对钢包透气砖发生剪切的力量，使钢包透气砖发生横向裂纹，甚至会使钢包透气砖呈现横向断裂现象。
